introduce

O型環介紹

何謂O型環

又稱:O型環、O環、O型圈、O令,是一種圓環形狀的機械墊片。 它是環狀的彈性體,斷面常見為圓形,一般會固定在一凹槽中,組裝過程中會被兩個或兩個以上的組 件壓縮,因此產生密封的接口。

密封原理

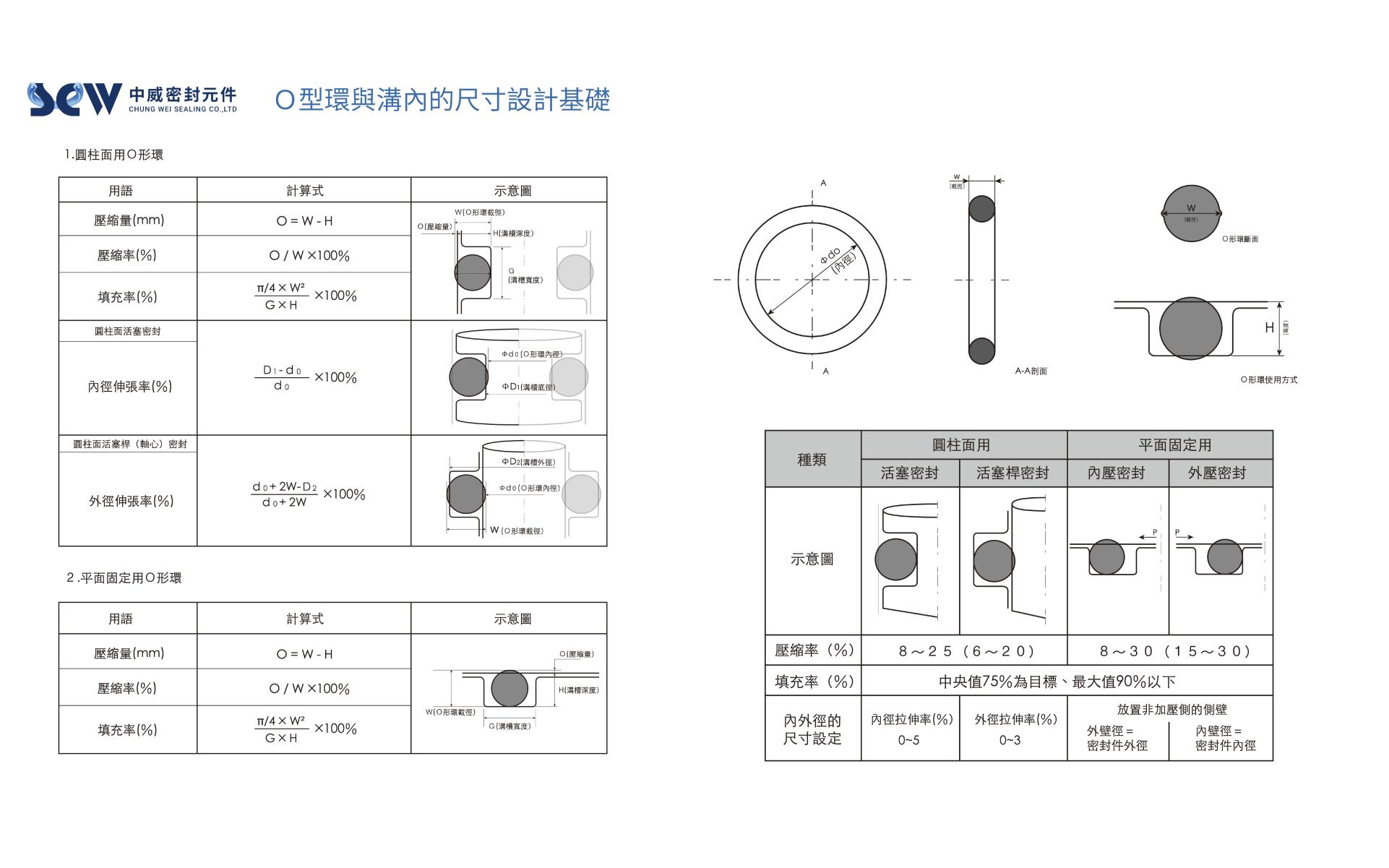

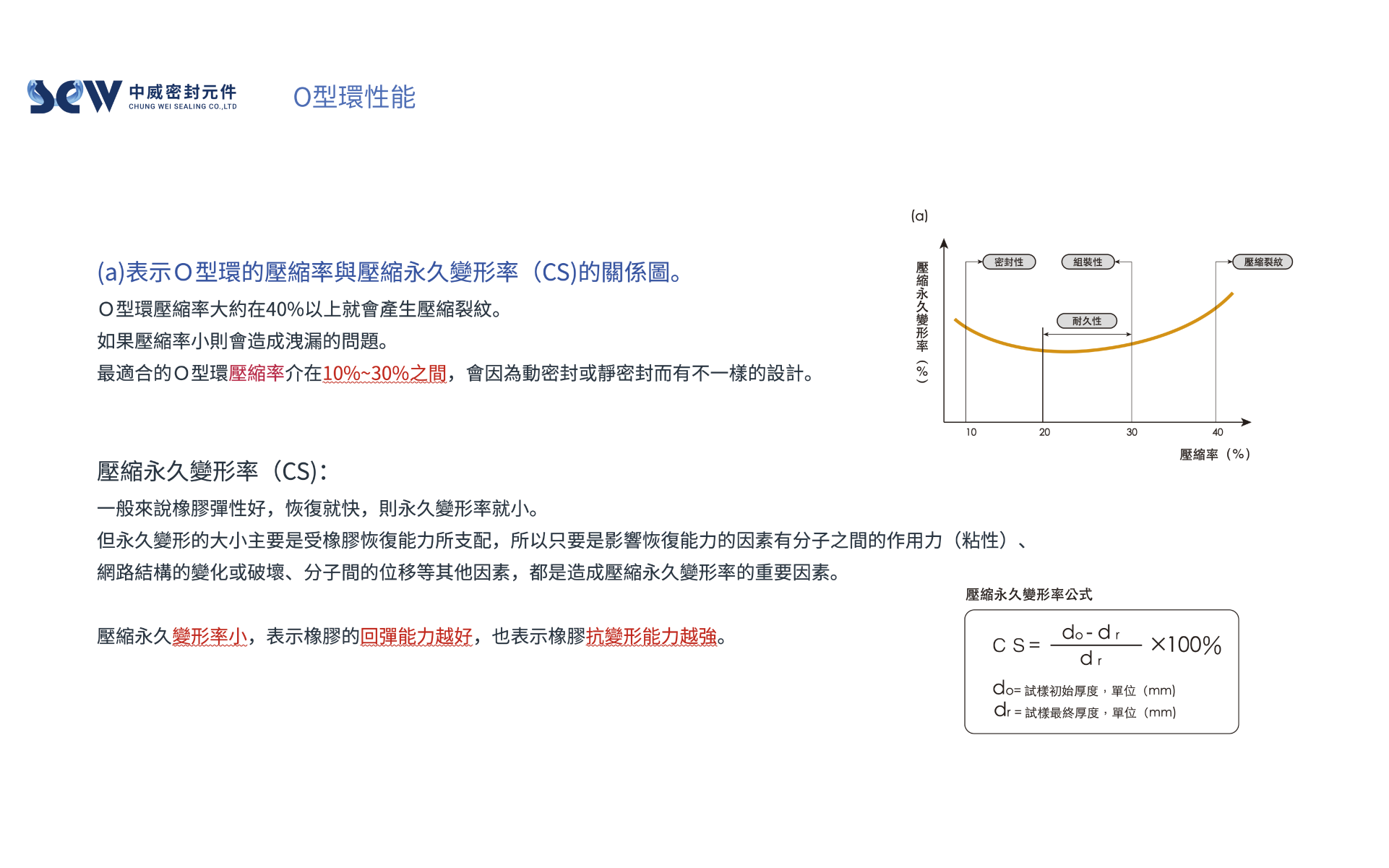

被壓縮的O型環透過維持反彈力(表面壓力)而進行密封。 O型環安裝到溝槽內時,由於溝槽的深度比O型環線徑小,因此O型環會被壓縮(壓縮量),因橡膠的復原力導致產生反彈力(表面壓力)。 在壓力的作用下,O型環的形狀和壓力會朝著各個方向等值傳遞。

application

O型環的應用

O型環能夠為設計人員提供一種符合各種靜態動態應用要求,且價格較低的密封元件。簡單的生產方法和易用性,使得O型環成為應用最為廣泛的密封元件。

O形環可以作為密封元件,又可以用作液壓滑動密封、防塵圈、動力傳動帶(皮帶) 的施力元件,因此廣泛應用於各種應用領域。如航空航天、汽車和一般工業 。

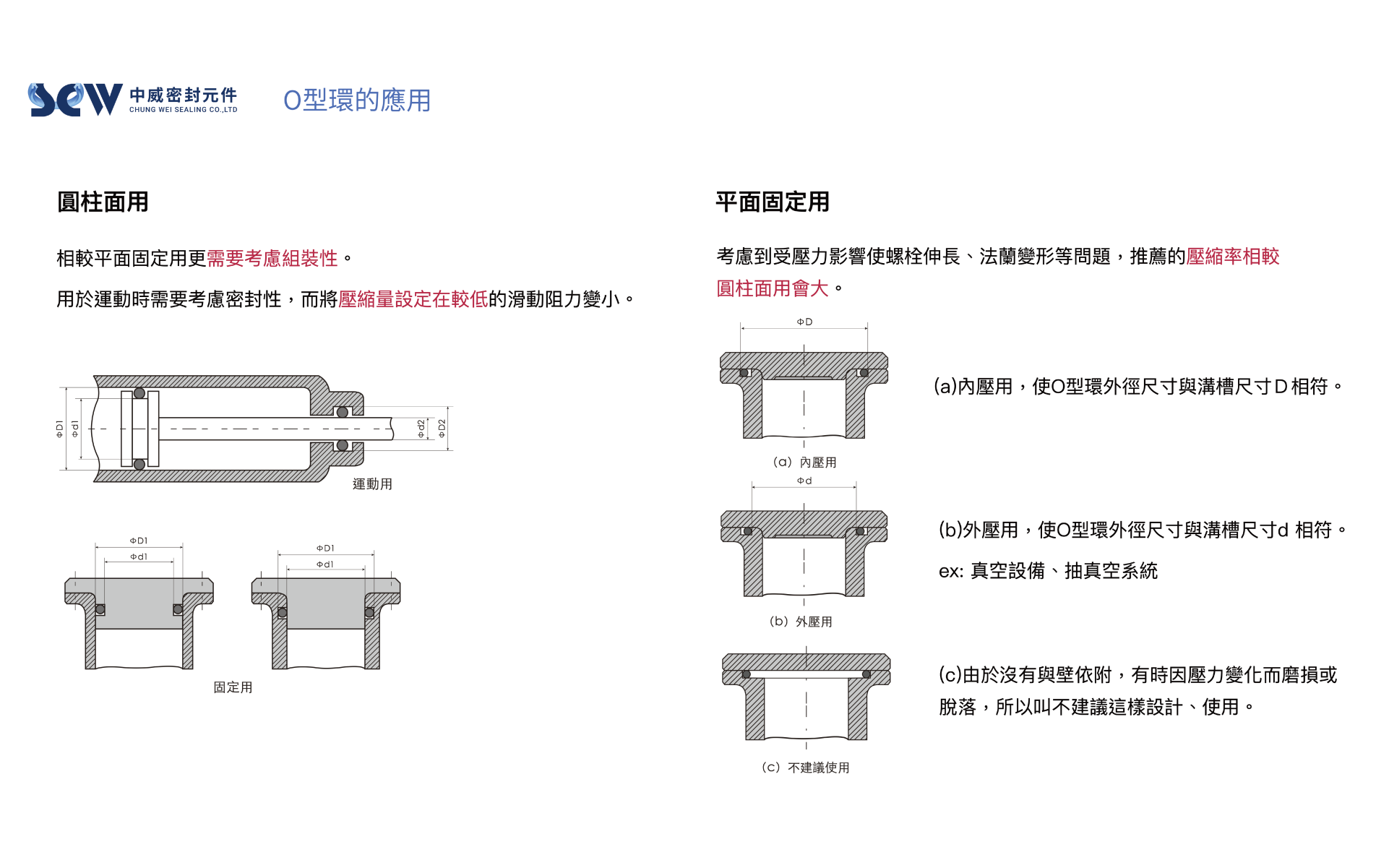

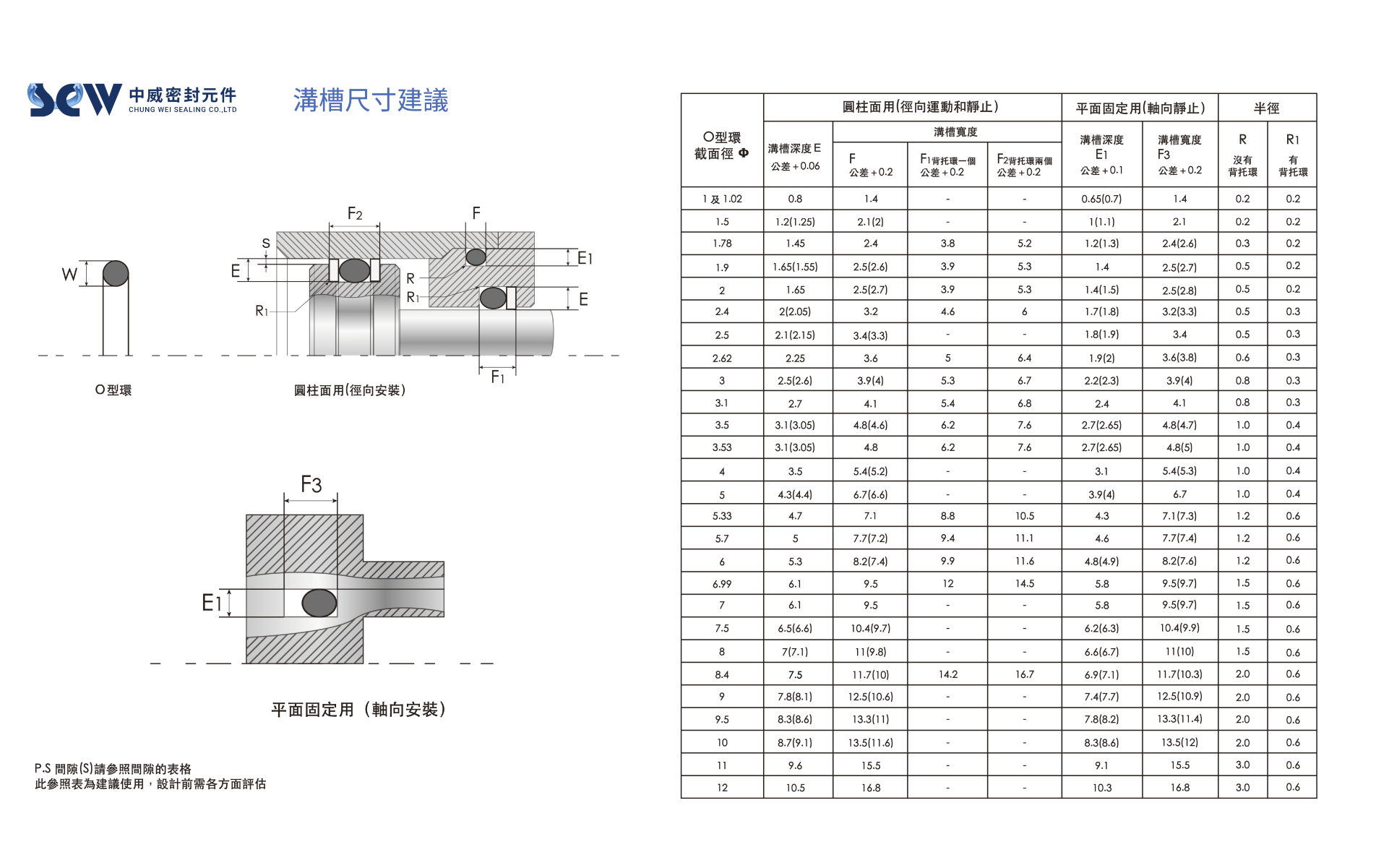

01 圓柱面用

  • 相較平面固定用更需要考慮組裝性。
    用於運動時需要考慮密封性,而將壓縮量設定在較低的滑動阻力變小。

02 平面固定用

考慮到受壓力影響 使螺栓伸長、法蘭變形等問題,推薦的壓縮率相較圓柱面用會大。

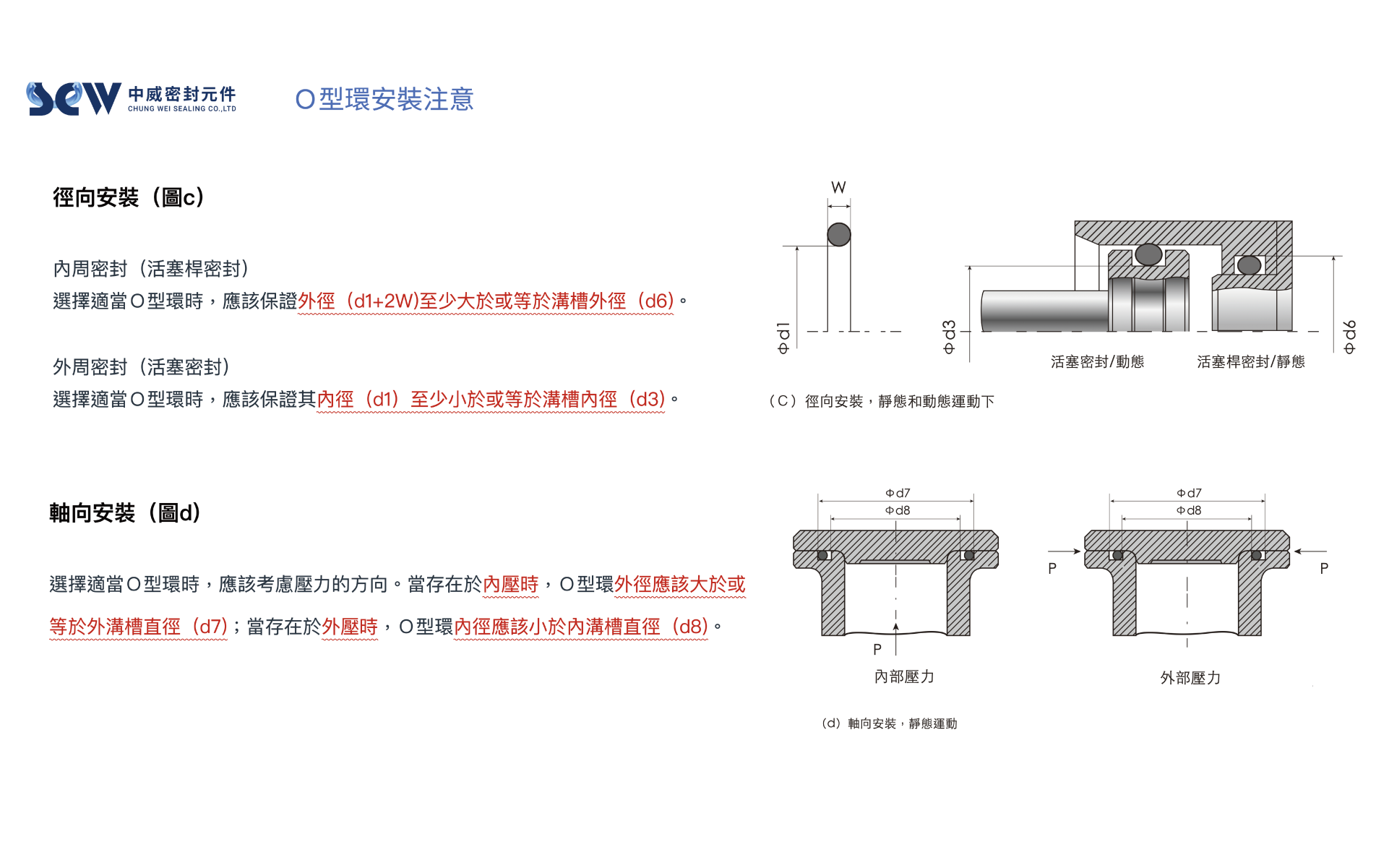

  • 內壓用,使O型環外徑尺寸與溝槽尺寸D相符。
  • 外壓用,使O型環外徑尺寸與溝槽尺寸d 相符。ex: 真空設備、抽真空系統
  • 由於沒有與壁依附,有時因壓力變化而磨損或脫落, 所以叫不建議這樣設計、使用。

Precaution

O型環的注意事項

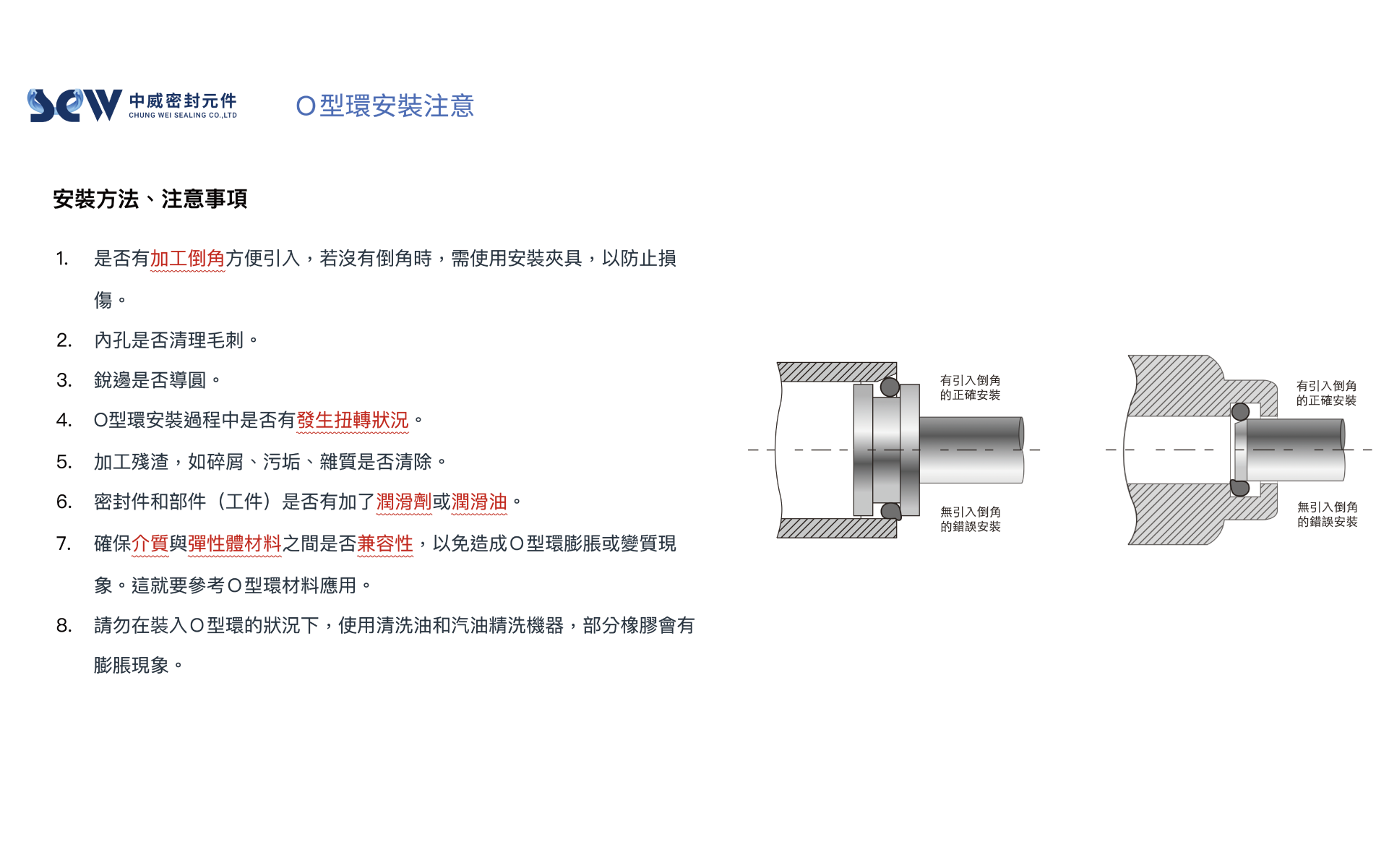

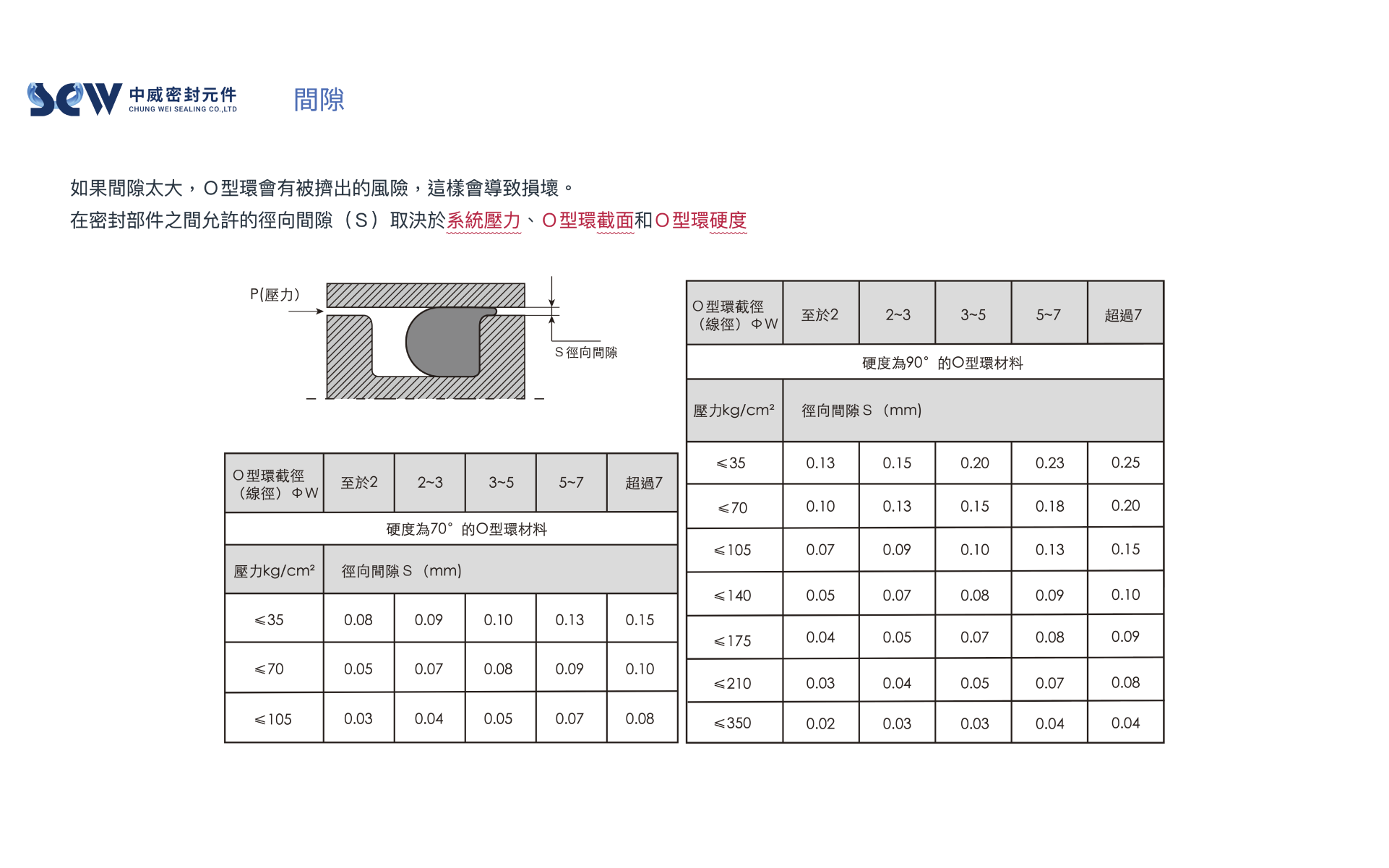

O型環的安裝方法、使用方式、注意事項 在安裝前請確認幾點,可以避免O型環損毀,而造成洩漏情況。

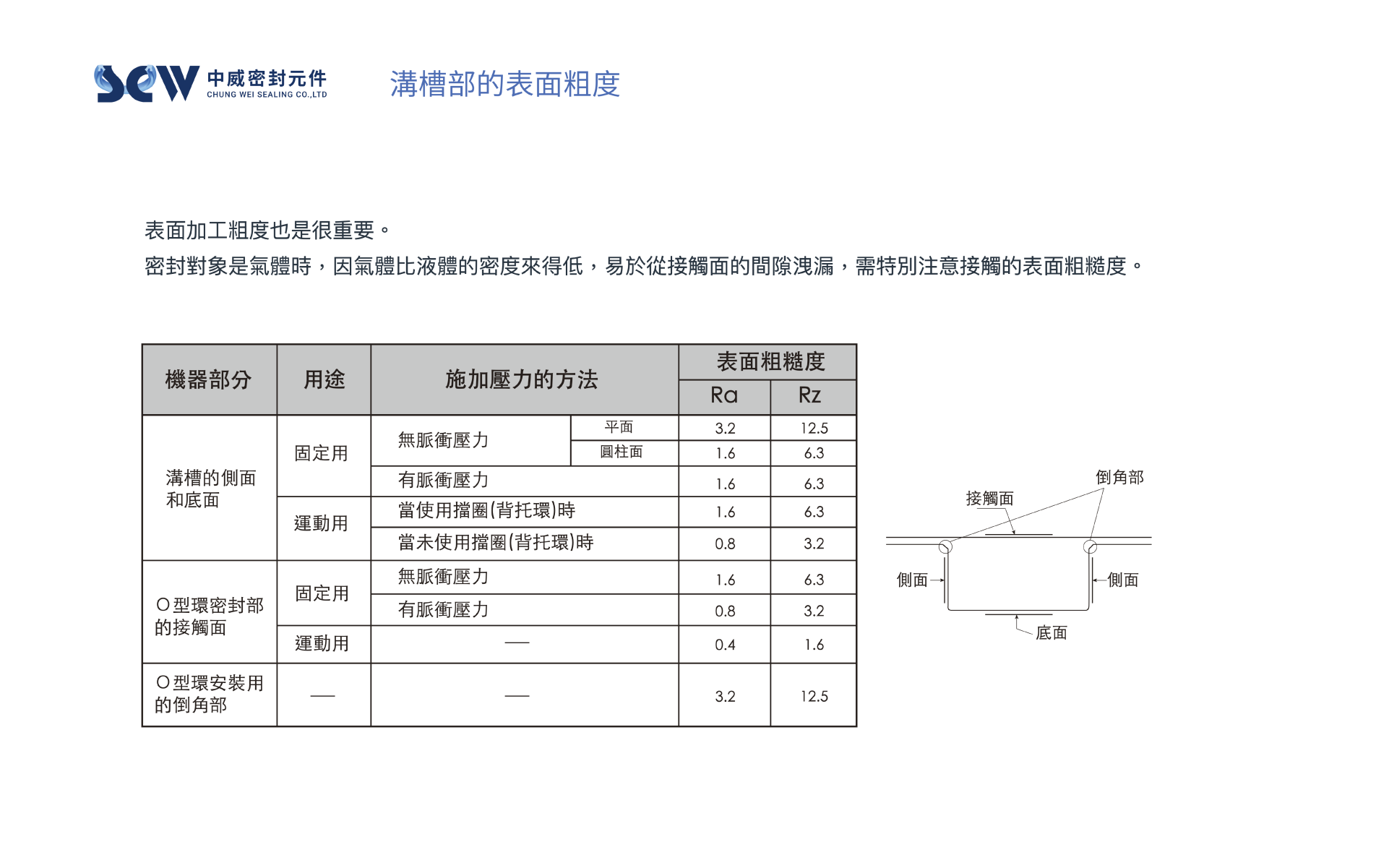

  • 是否有加工倒角方便引入,若沒有倒角時,需使用安裝夾具,以防止損傷。

  • 內孔是否清理毛刺。

  • 銳邊是否導圓。

  • O型環安裝過程中是否有發生扭轉狀況。

  • 加工殘渣,如碎屑、污垢、雜質是否清除。

  • 密封件和部件(工件)是否有加了潤滑劑或潤滑油。

  • 確保介質與彈性體材料之間是否兼容性,以免造成O型環膨脹或變質現象。這就要參考O型環材料應用。

  • 請勿在裝入O型環的狀況下,使用清洗油和汽油精洗機器,部分橡膠會有膨脹現象。

Manufacturing process

O型環製造過程
STEP 01
混料

使聚合物、碳、原料融合製造混合物(橡膠胚料)

STEP 02
分出、擠出

為了使生產容易,須先調整胚料形狀

STEP 03
加硫工序

將胚料投入鑄模中,施予熱和壓力等待成型時間

STEP 04
精工加工

產品和非產品分離毛邊

STEP 05
二次加硫

部分材料進行二次加硫,為了穩定材料

STEP 06
檢查出貨

將胚料投入鑄模中,施予熱和壓力等待成型時間

application

橡膠的材質列表
